您的位置：首页 》产品中心 》SRH-4A轮辐式称重传感器
产品名称：SRH-4A轮辐式称重传感器

规　　格： 0.3,0.5,1,2,3,5,10,20,30,50,100t
产品备注： 高度低，钢性好，抗偏载能力强。适用于平台秤、汽车衡、轨道衡及料仓物位的测量与控制。

产品描述

用途与特点
　　抗偏载、低高度、全密封、规格全
　　适用于平台秤、汽车衡、轨道衡及料仓物位测量与控制。
　　可选择一体化标准信号输出，三线制，0～10mA、4～20mA或0～5V输出。

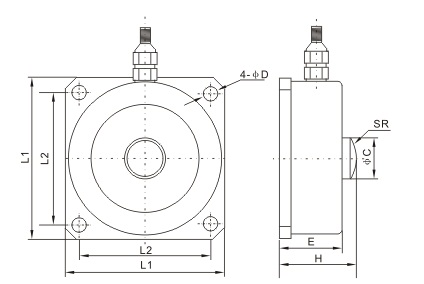

量程、规格、外形及安装尺寸
　　0.3,0.5,1,2,3,5,10,20,30,50,100t
技术参数
额定载荷 0.3～100t
综合精度 　0.05（线性+滞后+重复性）
灵敏度 2.0　mV/V
蠕变 ±0.03　％F·S/30min
零点输出 ±1　％F·S
零点温度影响 ±0.03　％F·S/10℃
输出温度影响 ±0.03　％F·S/10℃
工作温度 -20℃～+65℃
输入阻抗 380±10 Ω 或 750±15 Ω
输出阻抗 350±3 Ω 或 700±5 Ω
绝缘电阻 〉5000　MΩ
安全过载 150％ F·S
供桥电压 建议10VDC
材质 合金钢或不锈钢
接线方式 输入（+）：红线　　输入（-）：黑线
  输出（+）：绿线　　输出（-）：白线

量程
尺寸/mm
kN
相当于t
L1
L2
ΦC
ΦD
H
E
SR
3～10
0.3～1
74
62
16
6.5
41
33
30
20～70
2～7
90
73
20
8.5
54
44
40
100～250
10～25
116
96
30
11
82
70
75
300～500
30～50
132
108
38
13
97
85
120
1000
100
240
190
76
26
125
112
482
